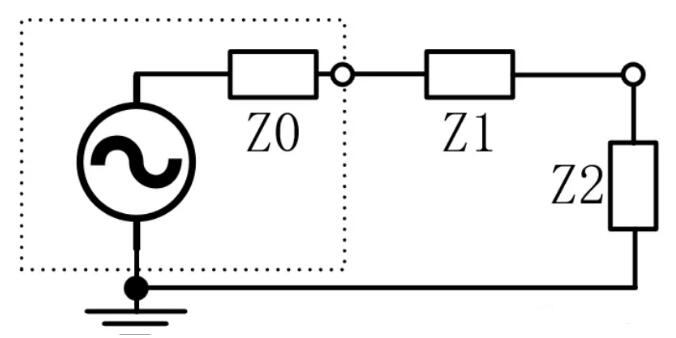

如下图所示，从信号源到传输线在到负载，一共有3个阻抗参数，一般而言信号源的阻抗是很小的，而负载的阻抗是非常大的，远大于Z1，那么信号就会在源端和接收端直接来回反射，详细的过程在以前《反射与反弹图》文章中有过更详细的介绍，当时提到过一个概念叫做“源端端接有效”，根据这个概念，不管是在源端还是在接受端，只要其中任意一端实现阻抗控制，那么就可以避免反射，由此引入今天的主题：端接电阻缓解阻抗突变，抑制反射。

有两种端接方法***常见：

源端串联电阻，即串联端接，使源端阻抗与传输线阻抗匹配。

接收端并联电阻，即并联端接，是接收端阻抗与传输线匹配。

串联端接

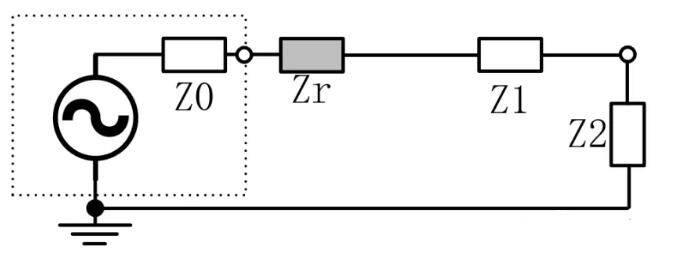

下图是串联端接的示意图，在靠近源端串联一个小电阻，信号是以半幅度经过Zr和传输线Z1到达接收端Z2，接收端Z2的阻抗非常大，信号会发生一次全反射，只是这种反射回到源端后由于Zr的存在，反射程度会被降低。如果没有Zr的话，信号会在源端和接收端来回反射，Zr缓解了这个现象。

并联端接

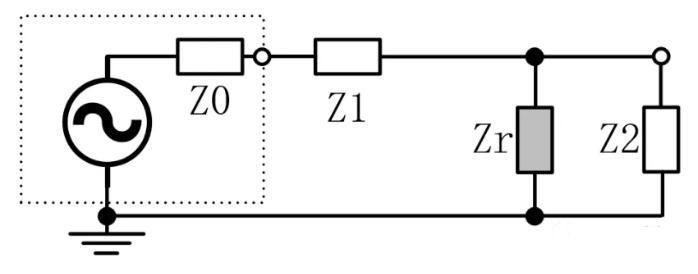

下图是并联端接的示意图，在靠近接收端并联一个电阻，信号到达接收端后，由于Zr=Z1，信号不发生反射，信号是以全幅度从源端出来经过传输线Z1到达接收端，反射程度会被降低。如果没有Zr的话，信号会在源端和接收端来回反射，Zr缓解了这个现象。
串联端接的特点
